TEMA 1: COMPONENTES INTERNOS DE LOS EQUIPOS MICROINFORMÁTICOS.

CARCASA

La función principal de la carcasa es proporcionar un soporte para todos los componentes que forman parte del ordenador. También podemos destacar otras funcionalidades no menos importantes como proteger los componentes de las ondas electromagnéticas y facilitar un flujo de aire para la refrigeración de los mismos

DISCO DURO


















Un disco duro o disco rígido (en inglés hard disk drive) és un dispositivo de almacenamiento no volátil, que conserva la información aún con la perdida de energia, que emplea un sistema de grabación magnética digital; es donde la mayoria de los casos se encuentra almacenado el sistema operativo de la computadora. Dentro de la carcasa hay una serie de platos metálicos apilados girando a gran velocidad. Sobre los platos que situa los cabezales encargados de leer o escribir los impulsos magnético. Hay distintos estándares para comunicar un disco duro con la computadora; las interfaces más comunes són Integraded Driver Electronics (IDE, también llamado ATA), SCSI generalmente usado en servidores, SATA , este último estandarizado en el año 2004, y FC exclusivo para servidores. Tal y como sale de fábrica, el disco duro no puede ser
utilizado por un sistema operativo. Antes se deben definir en el un formato de bajo nivel, una o más particiones y luego hemos de darle un formato que pueda ser entendido por nuestro sistema.

MEMÓRIA RAM


La memória de acceso aleatorio es la memoria desde dónde el procesador recibe las instrucciones y guarda los resultados. Es el area de trabajo para la mayor parte del software de un computador. Existe una memoria intermedia entre el procesador y la RAM llamada caché, pero esta solo es una copia (de acceso rápido) de la memoria principal almacenada en los módulos de RAM son la presentación comercial de este tipo de memoria, se compone de integrados soldasos sobre un circuito impreso.


MICROPROCESADOR

El microprocesador es un circuito integrado que contiene algunos o todos los elementos hardware, y el de CPU, que es un concepto lógico. Una CPU puede estar soportada por una o varias CPU. Un núcleo suele referirse a una porción del procesador que realiza todas las actividades de una CPU real.

La tendencia de los últimos años ha sido la de integrar más núcleos dentro de un mismo empaque, además de componentes como memorias cache y controladores de memoria, elementos que antes estaban montados sobre la placa base como dispositivos individuales.


PLACA BASE


La placa base placa madre, tarjeta madre o board es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. Tiene instalados una serie de integrados, entre los que se encuentra el Chipset

que sirve como centro de conexión entre el procesador, la memoria ROM, los buses de expansión y otros dispositivos.

Va instalada dentro de un gabinete que por lo general esta hecho de lamina y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro del gabinete.

La placa base además incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas como: pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

FUENTES DE ALIMENTACIÓN

La gran mayoria de las fuentes de alimentación de los equipos microinformáticos son de tipo conmutadas debido a su bajo coste de fabricación.

DISIPADORES

Un disipador es un elemento físico, sin partes móviles, destinado a eliminar el exceso de calor de cualquier elemento.
Su funcionamiento se basa en la segunda ley de la termodinámica, transfiriendo el calor de la parte caliente que se desea disipar al aire. Este proceso se propicia aumentando la superficie de contacto con el aire permitiendo una eliminación más rápida del calor excedente.

VENTILADORES

Los ventiladores son dispositivos mecánicos formados por un pequeño motor eléctrico y unas paletas que al moverse a gran velocidad generan un flujo de aire en una direcció. Cuando los disipadores no son capaces de expulsar todo el calor que se produce o su tamaño debe ser excesivamente grande para realizarlo, se les une un ventilador para forzar una corriente de aire que incrementa su rendimiento notablemente.

BUS DE DISCO FLEXIBLE

Este bus es necesario para conectar la controladora de la disquetera de la placa base con la unidad de disco flexible (disquetera). El cable es plano y tiene 34 pines de conexión.



BUS PARALELO ATA


El bus paralelo ATA, también conodico como IDE es necesario para conecctar la controladora de discos de la placa base con la unidad de almacenamiento. El cable es plano y tiene 40 hilos de conexión.

BUS SERIAL ATA

Este tipo de bus cumple la misma función que el bus IDE pero es una mejora con respecto a él. La transferencia de datos es tipo serie y las mejoras introducidas son las siguientes:

• Velocidad de transmisión: de 150 MB/s hasta 600 MB/s.
• Longitud del cable: 1 m respecto a 0,45 m del IDE.
• Forma física del cable: el cable es menos ancho por lo que al ocupar menos espacio, los elementos internos del equipo microinformático se refrigeran mejor.
• Sensibilidad al ruido: menor que los IDE.

CONECTOR BERG

Este conector de 4 pines sirve para alimentar la unidad de disco flexible o disquetera. La posición de conexión viene determinada por unas hendiduras a los lados del conector hembra.



CONECTOR MOLEX DE 4 PINES PARA DISPOSITIVOS PERIFÉRICOS


Este conector de 4 pines sirve para alimentar las unidades de almacenamiento como discos duros, CD-ROM, etc. Dos de las esquinas del conector están redondeadas para facilitar su correcta posición en el dispositivo.


CONECTOR MOLEX DE 4 PINES PARA LA PLACA BASE


Este conector de cuatro pines es necesario para proporcionar la alimentación de + 12 V en las placas ATX.


CONECTOR MOLEX DE 24 PINES

Este conector de 24 pines es necesario para proporcionar las diferentes tensiones de alimentación necesarias para las placas ATX



CONECTOR IDC 3 PINES




Este conector de 3 pines sirve para conectar los ventiladores de la CPU y de la carcasa. Dos de los pines están destinados para alimentación (+ 12 V) y el restante para medir la velocidade del ventilador.


CONECTOR IDC DE 4 PINES




Este conecto de 4 pines sirve para conectar los ventiladores de la CPU y de la carcasa. Dos de los pines estan destinados para la alimentación (+ 12 V), otro de los pines para medir la velocidad del ventilador y el ultimo para controlar la velocidad del ventilador desde la placa base.



ZÓCALOS Y BAHIAS DE EXPASIÓN

Las bahias de expansion (sltos) nos permiten conectar dispisitivos adicionales a los que ya dispone la placa base.
Los principales tipos de bahias de expansion utilizas actualmente son:

PCI:

PCI Express: Van acompañados de la velocidad a la que trabajan el el bus, las velocidades exsistentes són (x1,x2,x8,x16,x32).





PCI-X: Es una versión de pci que soporta más ancho de banda para trabajar con servidores.







TARJETAS DE EXPANSIÓN

Las tarjetas de expansión son placas de circuito impreso que se insertan en las bahias de expansión para añadir funcionalidad al sistema . Los tipos de tarjetas de expasión mas comunes son:

Tarjetas de video

Tarjetas de sonido

Tarjetas de red

Taejetas sintonizadoras de TV

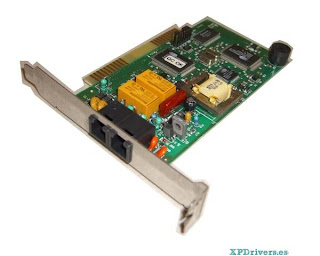

Módems
